一氧化碳气体检测设备综述

  发表日期:2008年2月19日      作者:王金月     【编辑录入:admin

声明:
我公司仅对售出的产品提供售后服务和技术支持,并承担产品责任。
本方案是监测一氧化碳泄漏的通用性方案,供相关企业用户参考,您有义务自己辨别该方案对您单位的适用性和可行性,我公司对于您采纳该方案中的全部或部分建议所带来的直接或间接后果不负任何责任。

一.         适用对象

吉华有毒气体检测设备方案适用对象为:
电子、石油、石化、化工、冶金、电力以及其它各种工业环境。
其它使用产品一氧化碳的企业或相关场所。
按国家相关法规要求,同时确保安全生产,上述企业应安装做必要的检测报警系统
吉华气体检测仪不适用的场合有:非常潮湿的环境中、大雨中、或水中等。

二.一氧化碳的危险性介绍

(1)   一氧化碳的物理性质
在通常状况下,一氧化碳是无色、无臭、无味、有毒的气体,熔点—199℃,沸点—191.5℃。标准状况下气体密度为l.25g/L,和空气密度(标准状况下1.293g/L相差很小,这也是容易发生煤气中毒的因素之一。它为中性气体,不溶于酸或碱的溶液,难溶于水,通常情况下1体积水仅能溶解约0.023体积的一氧化碳,25℃时溶解度为0.0026g/100g水。

(2)一氧化碳的化学性质
一氧化碳分子中碳元素的化合价是十2,能进一步被氧比成+4价,从而使一氧化碳具有可燃性和还原性,一氧化碳能够在空气中或氧气中燃烧,生成二氧化碳:

2CO+O22CO2

燃烧时发出蓝色的火焰,放出大量的热。因此一氧化碳可以作为气体燃料。

一氧化碳作为还原剂,高温时能将许多金属氧化物还原成金属单质,因此常用于金属的冶炼。如:将黑色的氧化铜还原成红色的金属铜,将氧化锌还原成金属锌:

CO+CuOCu+CO2

CO+ZnOZn+CO2

在炼铁炉中可发生多步还原反应:

CO+3Fe2O32Fe3O4+CO2

Fe3O4+CO3FeO+CO2

Fe+COFe+CO2

一氧化碳还有一个重要性质:在加热和加压的条件下,它能和一些金属单质发生反应,主成分子化合物。

(3)一氧化碳的危险性介绍
一氧化碳是CO的中文名称,是物质不完全燃烧的产物,它微溶于水,溶于乙醇、苯等多种有机溶剂。工业上主要用于化学合成,如合成甲醇、光气等,还是精炼金属的还原剂。一氧化碳的职业接触有炼钢、炼铁、炼焦、合成氨、合成甲醇、石墨电极制造,印染厂烧毛、内燃机发动、矿井采掘爆破等;非职业接触更为广泛,例如正在烧水的家用热水器,冬季燃煤、燃气取暖等等,都会产生一氧化碳。一氧化碳是广为人知的易燃有毒气体,但由于其具有无色无臭的理化性质,使它的危害不易被觉察,所以它不仅是职业杀手,还是人们日常起居的潜在隐患。
一氧化碳与空气混合能形成爆炸性混合物,遇明火、高热能引起燃烧爆炸。瓶装一氧化碳若遇高热,容器内压增大,有开裂和爆炸的危险。由于一氧化碳有易燃的特性,强氧化剂和碱类是它的禁忌物。如果着火,应立即切断气源;若不能立即切断气源,则不允许熄灭正在燃烧的气体。容器遇热应及时喷水冷却。

(4)对人体健康的危害
一氧化碳与血红蛋白的结合力比氧大200多倍,吸入后,在血液中与血红蛋白结合,干扰血液携氧能力,造成组织缺氧。开始皮肤灰白,继而皮肤和粘膜微红;严重损坏脑细胞,还会引起继发症,轻者损坏心肌,重者损害锥体或锥体外系统,包括基底神经节。

(5)一氧化碳气体不同浓度对人体的影响
气体名称
 气体浓度(ppm)
 对人体的影响
CO

50
允许的暴露浓度,可暴露8小时(OSHA)。
200
2至3小时内可能会导致轻微的前额头痛。
400
1至2小时后前额头痛并呕吐,2.2至3.5小时后眩晕。
800
45分钟内头痛、头晕、呕吐。2小时内昏迷,可能死亡。
1,600
20分钟内头痛、头晕、呕吐。1小时内昏迷并死亡。
3,200
5至10分钟内头痛、头晕。30分钟无知觉,有死亡危险。
6,400
1至2分钟内头痛、头晕。10至15分钟无知觉,有死亡危险。
12,800
马上无知觉。1至3分钟内有死亡危险。

备注:当气体浓度暴露时,就会对人体的影响。

(6)一氧化碳中毒的表现
急性中毒:轻度中毒者出现头痛、头晕、昏睡、耳鸣、心悸、恶心、呕吐、虚脱、腹痛、全身无力等症状;中度中毒者除上述症状外,还有面色潮红、嘴唇樱红、脉快、烦燥、步态不稳、意识模糊、昏迷;重度患者昏迷不醒、瞳孔缩小、肌张力增加、频繁抽搐、大小便失禁等,深度中毒者因呼吸麻痹而死亡。

慢性影响:主要表现为长期反复吸入一定量的一氧化碳,有倦怠、易怒、消化不良等,可引起神经和心血管系统损害。

三、东方吉华固定式一氧化碳检测系统介绍

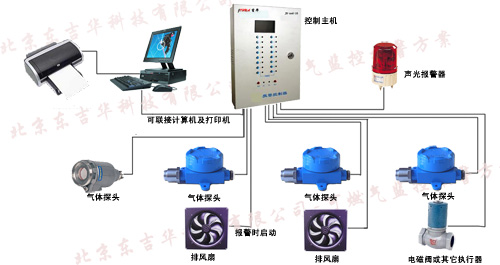

固定式一氧化碳气体检测仪主要包括气体变送器/探头报警控制主机两部分,每通道可以连接一个变送器/探头,不同气体的探头可以连接在同一主机上分别显示不同浓度值。(吉华系列报警控制主机规格分单通道、双通道、四通道、八通道、十六通道和总线制主机)。

一氧化碳检测探头安装于需要监测的地点,可以多点监控,并可以联网,通过报警控制主机供电并实现控制,根据需要安装排风扇、声光报警器等设备。主机安装在控制室或实验室,方面监控。(探头防暴,主机非防暴)

报警仪主机可接收检测探头的4-20mA模拟信号,当测量值达到设定的报警值时,控制主机发出声、光报警,同时输出控制信号(开关量触点输出),提示操作人员及时采取安全处理措施,或自动启动事先连接的控制设备,以保障安全生产。Jh(吉华)系列报警主机适用于各种工业报警控制,壁挂式安装,安装简单、操作方便,工作状态稳定、测量精度高。









                                         一氧化碳气体探头                   JH(吉华)报警控制主机
                                               (防暴)                             (非防暴)

根据您对成本的要求,我公司可以提供四种型号的一氧化碳检测探头

低成本方案:


方案
探头型号
简介
1
经济型低成本方案 --- 开关量探头
出厂时按用户要求设定报警点,报警时探头为开关量输出,不能显示浓度值,价格低,但同样能达到泄漏报警的作用。
2
典型方案 --- 模拟信号探头
4-20mA模拟信号输出,可在主机上显示浓度值。在主机(PLC)上任意设报警点,二级/多级报警。
3
个性化需求方案 --- 数显(双显)探头
4-20mA模拟信号输出,同时现场和主机上同时显示浓度,现场可带一路开关量输出(出厂设定报警点)
4
智能型需求方案 --- 总线制探头
485信号输出,可在主机上显示浓度值(中文提示,液晶显示)。在主机(PLC)上任意设报警点,也可连接二次仪表(计算机),二级/多级报警。主机可连接96个节点,省电缆,安装简洁、方便。

吉华产品特点:
采用进口电化学式传感器(美国进口),反应时间短、使用寿命长;
防爆外壳,坚固耐用;
高可靠性和准确性,良好的抗干扰性;
良好的性能价格比。

下面对典型方案中一氧化碳探头作详细介绍,另三探头如有需要请电询或直接索取资料,电话:010-87008500

3.1一氧化碳检测探头参数(CGD-I-1CO型)

检测气体:一氧化碳(CO)
工作温度:基本型:-10℃-~+50℃;
检测范围:0-2000ppm
最大功耗: 25mA(电化学)
输出信号: 4-20mA标准信号输出
连接电缆: 2芯屏蔽电缆
环境湿度:10%-95%RH(非冷凝)
环境压力:ATM±10%
检测精度:±5%F.S
分 辨 率:1ppm
零 漂 移:<0.5%F.S./月
反应时间:<15s
防护等级:IP66
防爆等级:EEx d IIC T6
工作电源:15-30V DC(可由主机提供)
品    牌:吉华
产    地:北京

高精度,误差小于0.2%F.s,抗干扰能力好;
接收标准信号:4-20mA、0-10V等;
一至八个通道;
报警点及全部参数可按键设定;
每个通道带二个报警输出;
可设定低上限、下限报警,具有延时报警功能(部分型号);
二线或三线制探头均可,可为探头提供24V供电;
可以对检测探头的数据进行修正,可远程调零点;
可选RS485/232通讯功能,通过计算机设置所有参数,并进行实时监控和通讯。
工作电压  220V AC
输入信号:单路或多路4-20 mA
控制输出:开关量接点输出220VAC,2A
温度范围:0~70℃
湿度范围:10~90% RH(非凝结)
精    度:0.2%F.s(单通道为:0.5%F.s)
安装方式:壁挂式安装
重    量:3kg(多通道)
外形尺寸:350X450X100mm(多通道主机)
品    牌:吉华
产    地:北京

根据客户需要,可以配现场数显探头开关量探头总线制探头(参考另外的低成本方案),同时可以选装声光报警器。

3.3报警点设置

我公司生产的JH(吉华)系列各种一氧化碳气体检测仪的测量范围为0-2000/1000/500PPm。

    固定式一氧化碳气体检测仪的通常设有二个报警点(与报警主机的型号有关):50PPm为一级报警,100PPm为二级报警。用户可以根据需要,在主机上设置报警点。
    便携式一氧化碳气体检测仪的通常设有两个报警点:50PPm为一级报警,100PPm为二级报警。可以根据客户要求,出厂前设置好。
举例说明,当一氧化碳浓度达到50PPm时,允许的暴露浓度,可暴露8小时(OSHA),当一氧化碳浓度达到100PPm时,2至3小时内可能会导致轻微的前额头痛。当检测仪数值到达50PPm或100PPm报警点时,就会报警提示,不会对人体有危害。
所以,您不必担心报警后是不是随时有危险了,此时是在提示您,要马上采取相应的措施啦,比如开启排气扇或是切断一些阀门等,离真正有可能出现危险还有很大一段差距,这样才会起到报警提示的作用。

四.一氧化碳检测仪选型指南

一氧化碳检测仪选型指南
手持便携式,体积小,重量轻。详细...
在线连续检测,探头防爆型,安装在可能产生或泄露气体的场合,主机放在安全场合。详细...
探头与主机为一体式结构,适于非防爆区域。详细...

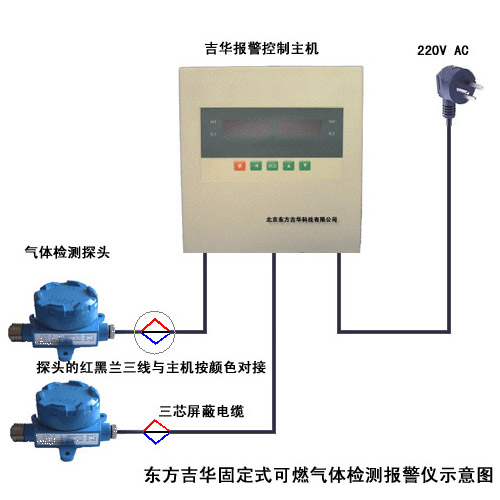

    JH(吉华品牌)固定在线式一氧化碳检测报警仪分为多线制总线制二种。
    是由一氧化碳变送器/探头气体报警控制主机两部分组成,多线制的主机又可分为单通道、双通道、四通道和八通道几种。(每通道代表可接一个一氧化碳探头)

五.安装地点与数量

参照《石油化工企业可燃气体和有毒气体检测报警设计规范SH3063-1999》,有如下相关规定:

生产或使用有毒气体的工艺装置和储运设施的区域内,应按本规范设置有毒气体检测报警仪。

在不正常运行时可能泄漏甲类气体、有毒气体、液化烃的设备或管法兰、阀门组。
有毒气体检测设备点与释放源的距离宜小于1m,室外小于2m。

客户可以根据以上要求确定探头的安装数量,同时参考现场通风、空间高度、现场是否有人等其它因素。

如果没有专业设计院或安全评估公司/设计公司为您提供设计服务,您又不知道具体安装数量和位置,您可以与我们联系,我们为您免费提供相关咨询。

电话:010-51292816

六.系统使用、维护及售后服务


系统安装前我司提供全方位的技术咨询,在安装过程中提供指导和并协助调试,系统运行后提供完善的售后服务,主要包括(以合同为准):
提供必要的技术支持,发货前作好参数设置与调试工作;
全部产品免费质保一年;
使用过程中技术支持;
提供一次免费检定提供服务;(具体服务以合同为准)
